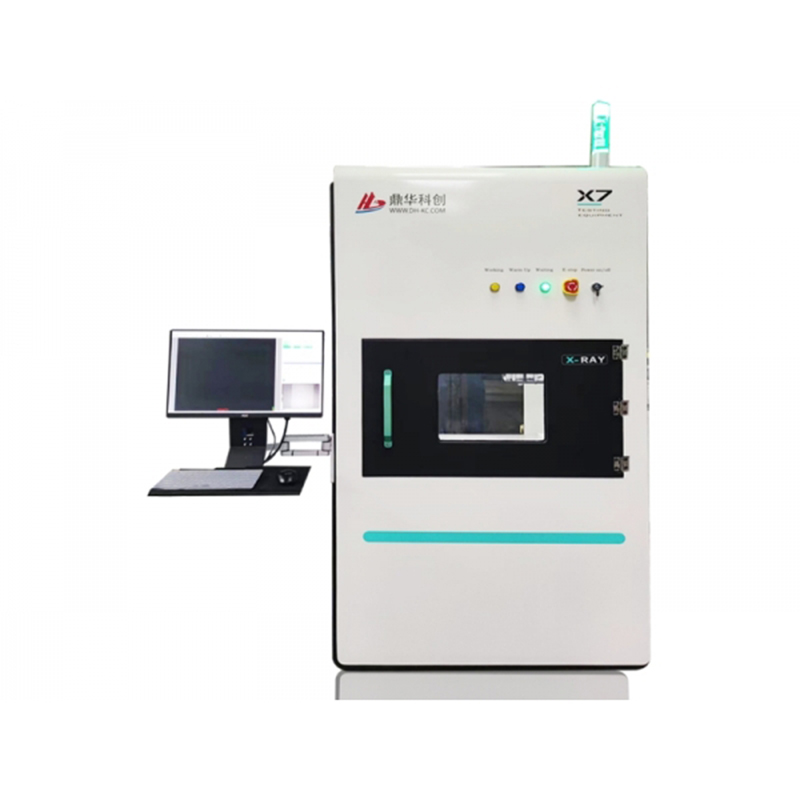

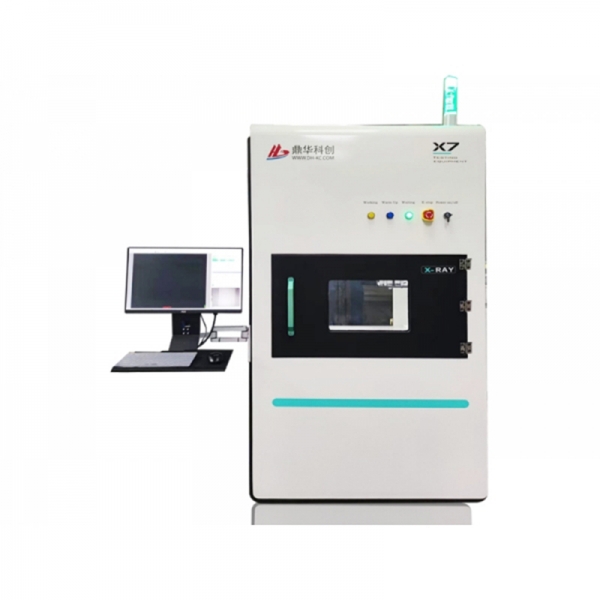

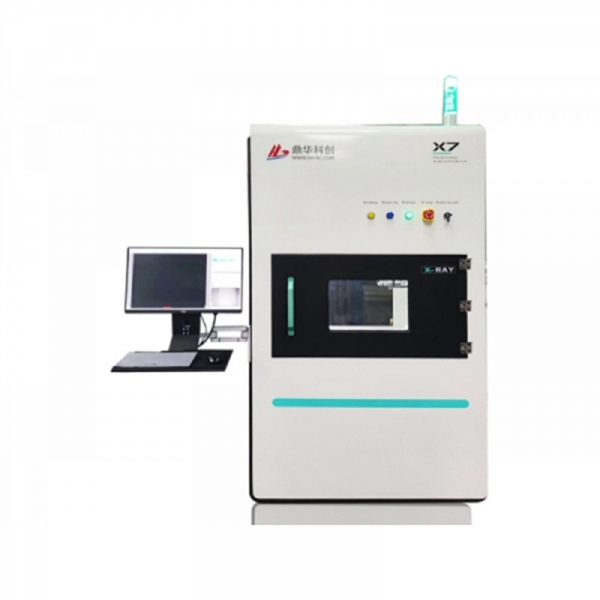

X-Ray無損探傷檢測儀 DH-X7
產品介紹
1.X射線源采用封閉式X光管，壽命長，免維護，可選配90KV/110KV；
2.新一代高清數字平板探測器，高分辨率設計極短的時間內獲得最佳的圖像；
3.激光自動導航定位，快速選定拍攝位置；
4.X/Y/Z軸運動控制，操作便捷；
5.CNC檢測模式，針對多點陣列快速自動檢測；
6.可傾斜角度：60°，傾斜多角度檢測，更容易檢測樣品缺陷；
7.可視化高清導航窗口,操作方便，快速找到檢測目標位置;
8.450mm*500mm載物臺
9.操作簡單快捷，迅速找到目標缺陷，兩小時培訓上手；
應用領域
技術參數與規格
|
整機狀態 |
|||
| 尺寸 | 1100 ×1200 ×2100mm | 電源電壓 | AC220V 10A |
| 重量 | 約1200KG | 裝箱重量 | 約1300KG |
| 裝箱尺寸 | 1300 ×1400 ×2200mm | 功率 | 1000W |
| 開門方式 | 手動 | 檢測方式 | 離線 |
| 上料方式 | 人工 | 權限管理 | 密碼 |
|
X射線光管 |
|||
| 光管類型 | 封閉式 | 光管電流 | 200?A |
| 光管電壓 | 90KV | 焦點尺寸 | 5um |
| 冷卻方式 | 風冷 | 幾何放大倍率 | 300倍 |
|
成像系統 |
|||
| 探測器 | 非晶硅平板探測器 | 輻射耐受 | 10000Gy |
| 有效成像面積 | 156×128mm | 保護等級 | lP65 |
| 像素矩陣 | 1536 ×1536 | 尺寸 | 196 ×162 ×37.5 mm |
| 像素尺寸 | 125µm | 重量 | 1.5KG |
| 空間分辨率 | 4.0lp/mm | 功耗 | 8W |
| 幀率 | 30fps | 操作溫度 | 10-40℃ |
| AD轉換位數 | 16bit | 儲存溫度 | -10-55℃ |
| 數據接口 | 千兆以太網 | 操作濕度 | 20-90%HP（無凝霜） |
| 觸發模式 | 連續采集，脈沖同步 | 儲存濕度 | 10-90%HP（無凝霜） |
| X射線能量范圍 | 40KV-90KV | 影像設定 | 亮度，對比度，自動增益和曝光度 |
|
工控機 |
|||
| 顯示器 | 24寸高清顯示器 | 操作系統 | Windows10 64位 |
| 操作方式 | 鍵盤/鼠標 | 硬盤/內存 | 1TB/8G |
|
安全保障 |
|
| 輻射量 | 采用鋼-鉛-鋼防護結構，前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置，所測試射線劑量當量率≤1μSV/H 符合國際標準 |
| 鉛玻璃觀察窗 | 透明鉛玻璃，隔離輻射以觀察被測物體 |
| 安全互鎖 | 用于設備維護保養的開門位置均設置２個高靈敏度限位開關，門一旦開啟，X光管即立刻自動斷電 |
| 電磁安全門開關 | 觀察窗設有電磁開關，X射線處于工作狀態時，觀察窗不能開啟 |
| 急停按鈕 | 位于操作位旁，緊急情況按下立刻斷電。 |
| 可視窗口 | 具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況 |
| X光管保護 | 關閉X射線后，才可以離開軟件進行其他操作 |
設備工作原理圖
軟件操作功能
| 操作方式 | 鍵盤+鼠標完成所有操作 |
| X光管控制 | 鼠標點擊按鈕可開啟或關閉X射線，實時顯示管電壓和管電流值，點擊上下按鈕或拖動滑動條及手動輸入調節；實時顯示管功率和微焦點尺寸 |
| 狀態欄 | 通過是否紅綠色交替閃爍，提示互鎖狀態、預熱狀態和X射線開關狀態 |
| 圖像效果調節 | 可自由調節圖像的過濾等級、亮度、對比度和濾波器，達到滿意的圖像效果 |
| 產品列表 | 可儲存當前的，或者調用以前儲存的Z軸位置、亮度、對比度和增益等參數，下次檢測同樣產品可以直接調用，提高檢測效率 |
| 導航窗 | 高清彩色相機拍攝平臺照片后，點擊照片任意位置快速找到檢測目標位置 |
| 運動軸狀態 | 顯示實時坐標和放大倍率 |
| 檢測結果 | 按次序顯示每次的測量結果（氣泡比率、距離、面積等設置的測量項） |
| 速度控制 | 通過空格鍵和軟件，各軸移動速度可調整為慢速、常速和快速 |
檢測圖片
檢測測量
|
氣泡率測量 |
|
| 自動計算 | 可對BGA和QFN等封裝元件氣泡測量，自動計算所選區域內的BGA氣泡比例?？稍O(shè)定界限值，自動判斷空洞率，和最大空洞率 |
| 調整參數 | 通過調整閥值、尺寸、Blob類型、計算等參數，以得到自動計算的準確結果 |
| 儲存參數 | 用戶可儲存當前測量氣泡的閥值、尺寸、Blob類型、計算等參數，下次檢測同樣產品可以直接調用，提高檢測效率 |
|
尺寸測算 |
|
| 灌錫孔比例測算 | 多用于測量通孔元件過錫率，通過矩形框選得到元件爬錫面的占比率和高度 |
| 快速測量 | 通過任意畫框得到兩點間的距離 |
| 角度 | 按需點擊A、B兩點設置為基準線，再點擊C點，測量BA和BC射線之間的夾角角度 |
| 圓形 | 多用于測量錫球等圓形元器件，框選任意圓形元器件得到一個圓形，測量出周長、面積和半徑 |
| 水平矩形 | 多用于測量方形元器件，框選確定一個方形，測量出長、寬和面積 |
|
自動檢測 |
|
| CNC檢測 | 對于有多個檢測點，只需要設置任意位置和測量項，軟件將自動拍攝每個檢測點并保存圖片 |
| 激光定位 | 紅點激光定位裝置，雙重輔助，易于導航 |
